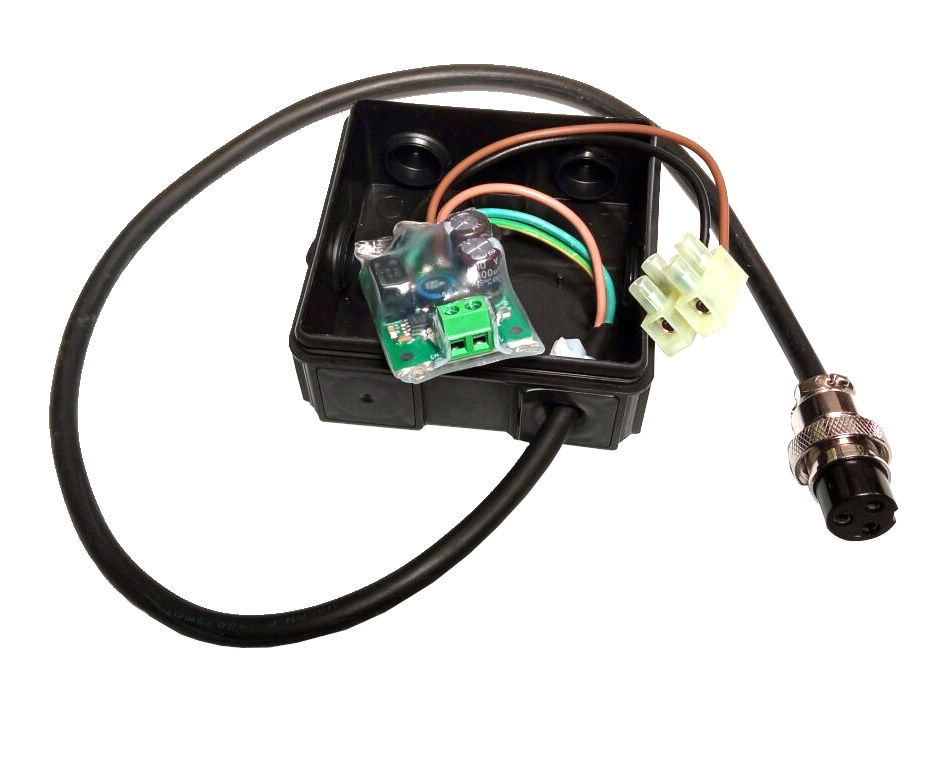

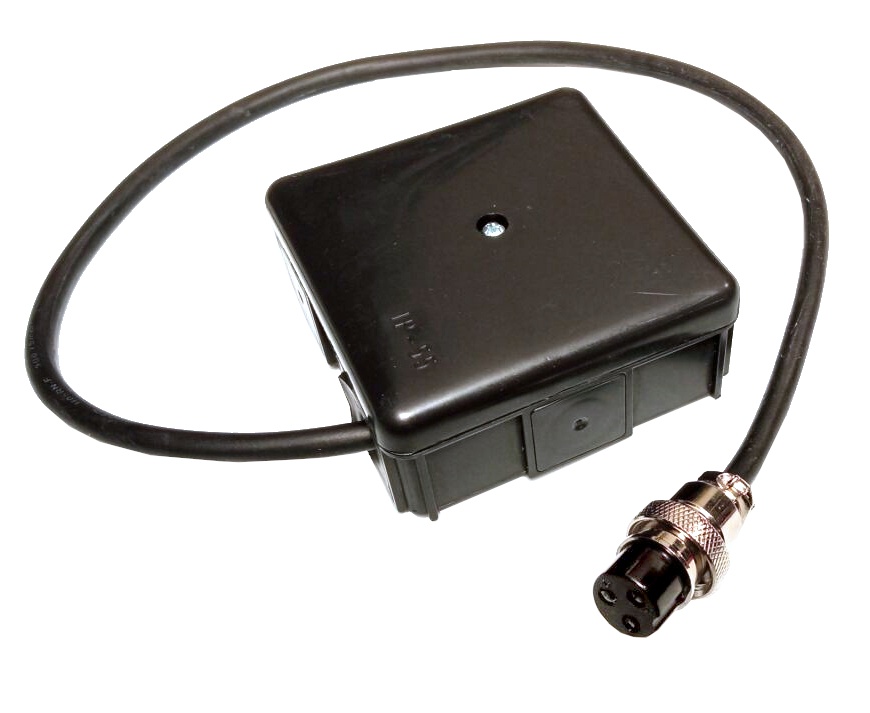

Stager Interfata invertor solar / Generator FD ER Automatic

Interfață de conversie a comenzilor de pornire și oprire furnizate de anumite invertoare Off Grid.

Convertește comenzile NC = PORNIT și NO = STOP în comenzi de pornire și oprire tip impuls, NC cu durata de 2 secunde.
Primul impuls = PORNIT, următorul impuls = OPRIT.

Aceasta interfață permite utilizarea generatoarelor Stager din seria FD xxxx ER Automatic pentru încărcarea automata a acumulatorilor de stocare a anumitor sisteme Off Grid

Tensiune de alimentare ( se alimenteaza din conectorul generatorului) : 7 - 30Vcc

Durata impuls: 2 secunde

Curent maxim absorbit: 40 mA

Curent maxim prin contactul releului intern: 1 A
Sursa de incarcare pentru bateria generatorului nu este inclusa.
Incarcarea bateriei se poate conecta la regleta din interior pozitionata pe fire.

1.Conexiunea cu generatorul se face pe 3 fire : 1 = 200 ( + )

                                                                            2 = 0 ( - )

                                                                            3 = 277 ( Start )

2. Conexiunea cu invertorul solar se face prin 2 fire, aceasta comanda nu necesita tensiune (este cu potential 0)

NC = Generator pornit

NO = Generator oprit

Albastru intermitent = Interfață alimentata (standby) așteptare, generator oprit

Verde intermitent = inițializare pornire generator

Verde permanent = Generator Pornit

Albastru / Verde intermitent = inițializare oprire generator

Interfață este destinata utilizării cu invertoarele solare Off Grid care, atunci când nu au alta sursa de energie (rețeaua este în avarie sau absentă, panourile fotovoltaice nu furnizează energie și bateria de stocare este descărcată) semnalizează către exterior acest lucru prin închiderea uni contact, contact care va fi deschis în momentul în care bateria a fost reîncărcată.

Instalarea se face de personal calificat.
